Product Center

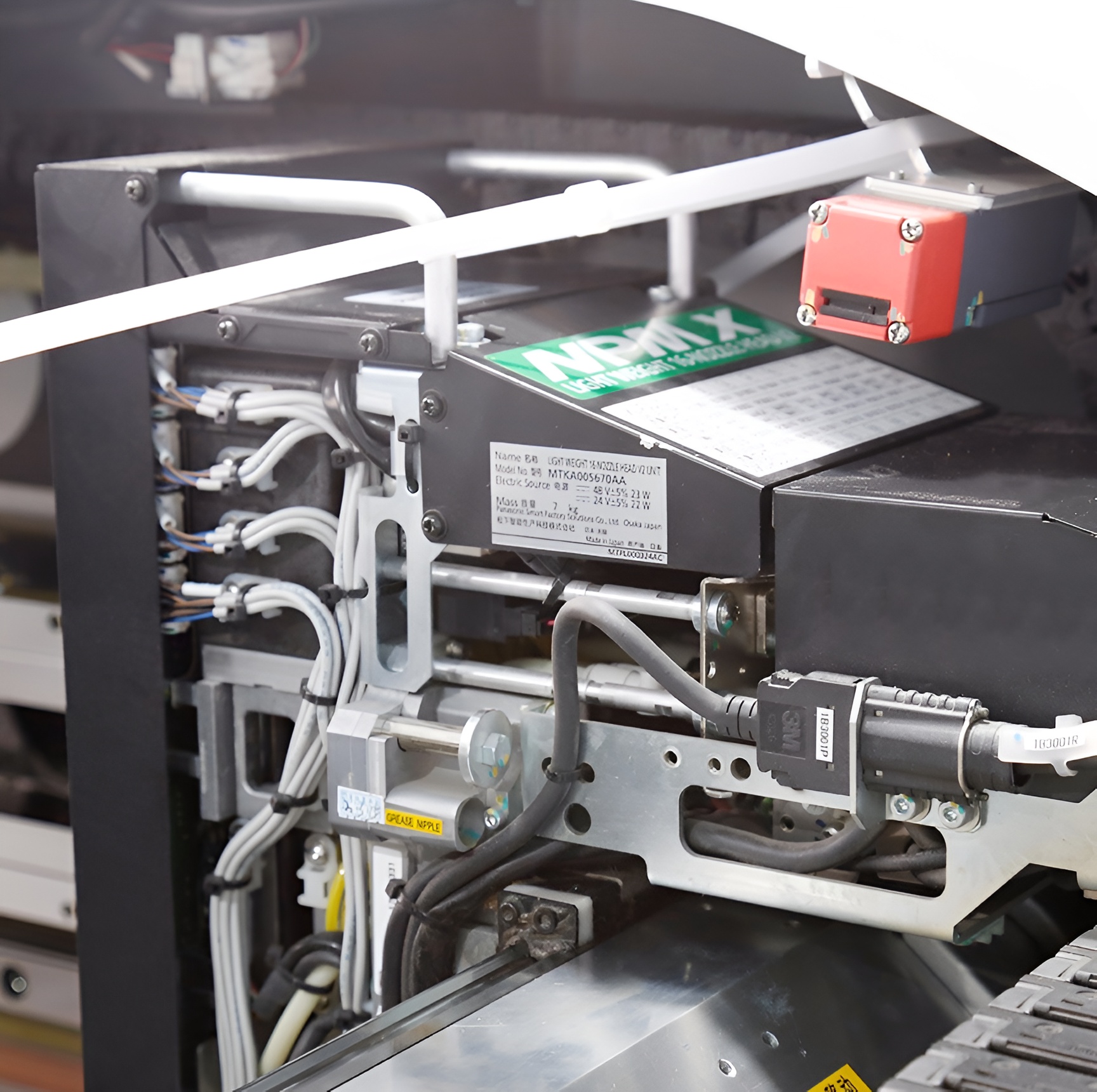

采用轻量16吸嘴贴装头 V3 贴装头驱动部的驱动控制进化 采用新吸附动作的计算方法
设备介绍
设备特征
元件识别动作时同时驱动X-Y轴，通过选择最佳路径，从而提高贴装速度。
驱动控制的进化，缩短X-Z轴的移动时间，从而提高贴装速度。
改善微小元件的吸附计算方法，提高实效生产率。
O.E.E.* 改善（设备运转・机种切换性） *O.E.E. : Overall Equipment Effectiveness（设备综合效率）
吸附错误、识别错误发生时的 通过中央管控室的远程操作， 复数机种的生产时，为了使准备 作业
恢复作业实现自动化。削减停 缩短现场操作员的作业时间。 量最小化而进行优化，提高机种切换
机损失，提高运转率。 削减运转损失，改善O.E.E.。 性。 缩短生产准备时间，提高运转率。
保养／维护
这是使用云服务的合同。把设备信息加载到我司的云服务器，抽出需要确认的供料器或吸嘴。把结果作成建议保养单，提供给客户。
*1:需要保养服务合同（详细请咨询担当销售。）
定期自动诊断贴装头，保存履历。把握状态变化，并预防保养，减少由于贴装头原因发生的损失，以及突发的设备停机。
规格参数
机种名 | NPM-D3A | |
基板尺寸（mm）*1 | 双轨式 | L 50 × W50 ～ L 510 × W 300 |
单轨式 | L 50 × W50 ～ L 510 × W 590 | |
基板替换时间 | 双轨式 | 0s* *循环时间为3.6s以下时不能为0s。 |
单轨式 | 3.6 s* *选择短型规格传送带时 | |
电源 | 三相 AC 200, 220, 380, 400, 420, 480 V 2.7 kVA | |
空压源 *2 | 0.5 MPa, 100 L /min（A.N.R.） | |
设备尺寸（mm）*2 | W 832 × D 2 652 *3 × H 1 444 *4 | |
重量 | 1 680 kg（只限主体:因选购件的构成而异。） | |
装头 | 轻量16吸嘴贴装头 V3（每贴装头） | ||
高生产模式「ON」 | 高生产模式「OFF」 | ||
最快速度 | 46 000 cph（0.078 s/芯片） | 38 000 cph（0.095 s/芯片） | |
贴装精度（Cpk≧1） | ± 37 μm/芯片 | ± 30 μm/芯片（± 25 μm/芯片*5） | |
元件尺寸（mm） | 0402芯片*6 〜 L 6 × W 6 × T 3 | 03015*6*7 / 0402芯片*6 〜 L 6 × W 6 × T 3 | |
元件供给 | 编带 | 编带宽：4 / 8 / 12 / 16 mm | |
Max. 68 品种（4、8 mm 编带、小卷盘） | |||
*1 | 由于基板传送基准不同，不可与NPM（NM-EJM9B）、NPM-W（NM-EJM2D）、NPM-W2（NM-EJM7D）双轨规格直接连接。 |
*2 | 只限主体 |
*3 | 交换台车安装时D尺寸 |
*4 | 显示器、信号塔、天顶风扇盖除外。 |
*5 | ±25μm贴装对应是选购件。（本公司指定条件） |
*6 | 03015/0402芯片，需要专用吸嘴和编带供料器 |
*7 | 03015贴装对应是选购件。（本公司指定条件: 贴装精度 ±30μm/芯片） |
*速度、检查时间及精度等值，会因条件而异。
*详细请参照《规格说明书》。
