VCTA-S820L 加大在线AOI

基于光学原理来对焊接生产中遇到的常见缺陷进行检测的设备

产品详细说明

设备介绍


       产品特点


▼   灵活/多用途的AOI

多不同型号适用于生产在线的多个质量控制位置,包括锡膏印刷后2D的锡膏质量检查,回流焊接前的元器

件测定,回流焊接后PCBA的工艺品质检查,以及手插件波峰焊接后的检查



▼   矢量分析算法,实现最佳检测能力

全矢量算法,融合逻辑运算,双边亮度边界距离,元件本体跟踪,OCR/OCV, 亮度模板匹配,颜色距离,颜色抽取

RGB & HSV)亮度极差,亮度偏差,亮度变化最小跨度等三十多种先进检测算法。

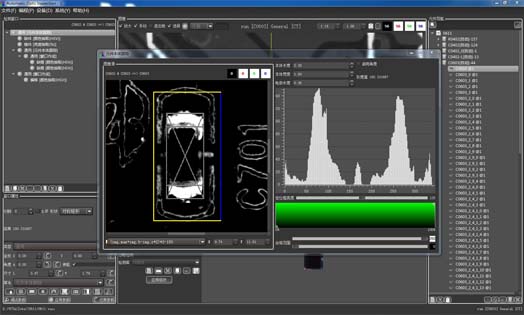

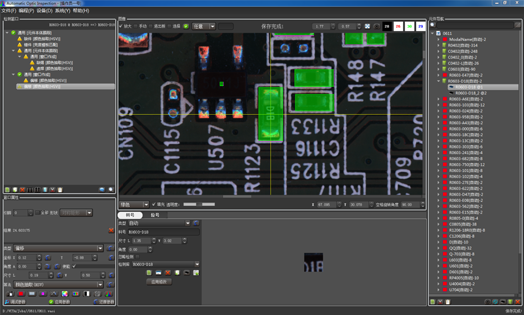

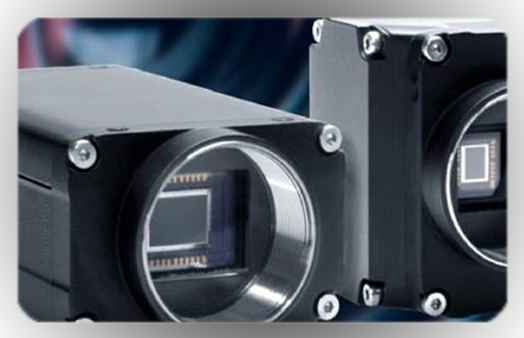

▼   德国进口500万像素工业摄像机

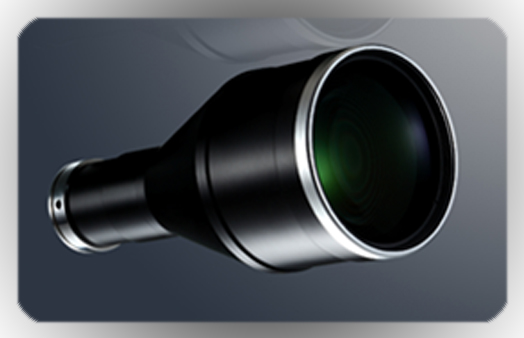

拥有极高的色彩还原效果,配合高分辨率高景深远心镜头,产品不良辨识度高,为AOI设备提供高清的图像输出。





▼   进口控制系统

所有主要零部件均采用国际知名品牌。在保证设备的运行稳定性及运动精度的前提下,拥有高使用寿命以及低故障率的特点。





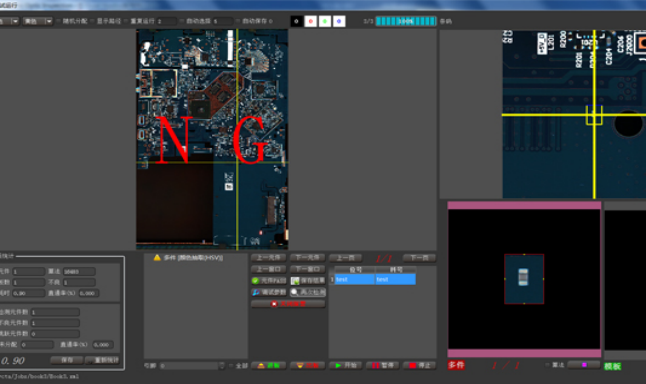

▼   整板匹配任意位置多件检测功能

采用高帧率的进口工业相机,配合工业远心镜头,采用高速动态采集图像,能够每秒完成上百张的图像信息采集任务,结合软件中

整板匹配算法,可以对电路板上任意位置的多件、异物、刮伤等信息进行精确检测




▼   一人多机,智能通讯

中央服务器模式,可通过中央控制服务器收集所有机台的测试信息,便于生产的综合管理,多台设备只需要一位操作人员。




规格参数


类别项目规格参数
视觉识别系统

判别方法

矢量分析算法,集成逻辑或运算,双边亮度边界距离,元件本体跟踪,OCV,亮度模板匹配,颜色距离,

颜色抽取(RGB & HSV),亮度极差,亮度偏差,亮度变化最小跨度等三十余种演算法

摄像机

进口高速500万像素彩色相机

镜头

高分辨率远心工业镜头,20微米(标配项),15微米(选配项)
光源

环形塔状架构,超亮红蓝绿白四色LED频闪光源

FOV48.96×40.96mm (20um)     36.72×30.72mm (15um)

0201元件

<7.6ms

每画面处理时间

220~450ms

锡膏印刷

有无、偏斜、少锡多锡、断路、污染

零件缺陷

缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损

焊点缺陷

锡多、锡少、连锡,铜箔污染等(符合RoHS 无铅焊接检测要求)

波峰焊检测

多锡,少锡,短路,苞焊,沙孔

可检测最小元件及间距

0201&0.4mmpitch (20um)
01005& 0.3mm pitch(15um)

机械系统PCB 传送系统基板固定方式:bottom-up 固定。自动进出板和自动宽度调整系统,进板方向可一键切换,符
合SMEMA标准,轨道高度900±20mm
PCB尺寸

50×50mm-510×460mm

PCB厚度

0.5mm – 5.0mm

PCB翘曲度

±2mm

零件高度

TOP≤30mm, BOT≤30mm(特殊要求可订制)

驱动设备交流伺服电机系统,相机在X和Y轴方向移动,(PCB固定不动有利于锡膏印刷和贴片之后的检测)
定位精确度<10um
移动速度Standard:500mm/s,Max:800mm/s
软件系统操作系统Microsoft Windows 7 X64
操作图形化编程,所见及所得。中文/英文,繁体/简体
编程支持离线编程
电脑主机工业控制计算机,Intel四核I7 CPU,16G DDR内存,2TB硬盘
显示输出22 inch TFT,22英寸液晶宽屏显示器。
联网功能联网功能可和NG终端联网,在维修工作站检查、维修PCBA 错误
通讯端口SMEMA, RS232,RJ45
其他参数设备外形尺寸105×110×160cm (不含信号灯)
重量~750kg
电源交流220伏特+/-10%,频率50/60Hz,额定功率1200W
使用环境温度10-40℃,湿度 30-80%RH
