ALD7225为混合贴装而生AOI

ALD7225是一款引导新领域多功能检测创新AOI，它配备独特的图像采集技术及光源系统，可检测通孔和混合贴装技术电路板，是具有色环电阻波峰焊后、SMT回流后、元件面等工艺需求的最佳选择。

产品详细说明

设备介绍

产品特点

● 模块化软硬件设计，使用更加灵活便捷。

● 内嵌多种算法，检出率高、误判率低。

● 智能高速数字相机，检测速度满足两条高速贴片线的需求。

● 硬件结构兼容，针对不同工序自动设定参数，一机多用。

● 自动画框、CAD数据自动搜索元件库的自动和手动的编程能力。

● 智能数字相机自动读取Barcode，对应到每一条数据。

● 多程序与双面检测技术，自动切换新MODE检测程序。

● 多MARK检测，含Bad Mark功能。

● SPC与AOI结合，及时反馈信息与工艺差。

● 多领域检测设计，具备波峰后、红胶板、色环电阻、元件面检测等多种应用。

应用范畴

复杂混合装备工艺检测能力

随着科技高速发展，PCBA装配的各种类型元器件越来越精密，不同类型元件的检测需要特有的光照以达到最佳检测效果，

ALD7225所配置的自适应光源系统可根据不同元件智能进行不同亮度和颜色的光照，任意高复杂装配的PCBA可在同一机

台出色的完成检测。

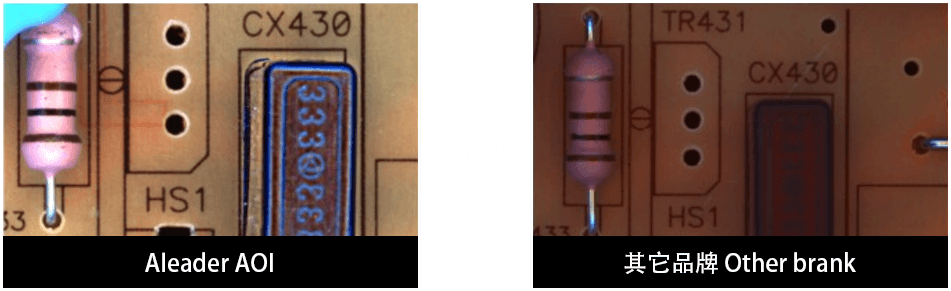

高元件检测能力
在混合工艺日盛的时下，固定的焦距和分辨率对不同尺寸的元件检测受到限制，通信同时满足不同规格元件的检测将更为
高效。超大景深工业智能相机及ALeader特有图像处理技术，可使连接器、钽电容等高元件清晰成像，同时满足所
有Chip件的检测。

快速检测配置

随着科技高速发展，PCBA装配的各种类型元器件越来越精密，不同类型元件的检测需要特有的光照以达到最佳检测效果，

ALD7225所配置的自适应光源系统可根据不同元件智能进行不同亮度和颜色的光照，任意高复杂装配的PCBA可在同一机台

出色的完成检测。

统计过程控制（SPC）

ALeader开发的统计过程控制软件（SPC）与AOI无缝连接，根据反馈信息及时发现系统性因素出现的征兆，并采取措施，以消除

其影响，使过程维持在仅受随机性因素影响的受控状态，以达到期控制质量的目的。

有了以上的预防和控制，我们的企业当然是可以：

● 降低不良率，减少返工和浪费

● 提高劳动生产率

● 提高核心竞争力

● 赢得广泛客户，取得订单

● 更好的理解和实施质量体系

规格参数

功能参数 Functional Specifications
检测的电路板	SMT回流炉后、DIP波峰焊后、点胶后、元件面检查
检测方法	TOC算法，Histogram算法，Match算法，Short算法，OTHER算法，CREST算法，PIN算法等多种国际领先算法，系统根据不同检测点自动设定其参数
摄像头	高速智能数字工业相机
分辨率/视觉范围/速度	标配：15µm/Pixel FOV :36 mm×30.72mm 检测速度＜200ms/FOV 选配：20µm/Pixel FOV :48 mm×40.96mm 检测速度＜200ms/FOV 选配：7µm/Pixel FOV :16.80 mm×14.34mm 检测速度＜160ms/FOV
光源	高亮RRGB同轴环形塔状LED光源 (彩色光)
编程模式	手动编写、自动画框、CAD数据导入自动对应元件库
远程控制	通过TCP / IP网络实现远程操作、随时随地查看、启动或停止机器运行、修改程序等操作
检测覆盖类型	偏移、少锡、短路、缺件、歪斜、立碑、侧立、翻件、错件、破损、极性、虚焊、空焊、溢胶、锡洞、引脚未出等外观不良
特别功能	多程序同时运行，支持自动调取程序；
SPC和制程调控	全程记录测试数据并进行统计和分析，任何区域都可查看生产状况和品质分析，可输出Excel、Txt等文件格式
条码系统	相机自动识别与传输Barcode（1维或2维码），及多Mark功能（含Bad Mark）
服务器模式	采用中心服务器，可将数台AOI数据集中统一管理
操作系统	Windows10 64位企业版
检查结果输出	22英寸液晶显示器
系统参数 System Specifications
PCB尺寸范围	50×50mm(Min)～430×330mm(Max)
PCB厚度范围	0.2 to 5 mm
PCB夹紧系统边缘间隙	TOP：3.5 mm Bottom：3.5 mm
最大PCB重量	3KG
PCB弯曲度	＜5mm 或 PCB对角线长度的2%
PCB上下净高	PCB上面（Top Side）: 40 mm 选配高达60mm PCB底部（Bottom Side）: 120 mm
Conveyor系统	自动张开和收起的双边夹具、自动补偿PCB弯曲变形
Conveyor离地高度	850 to 920 mm
Conveyor流向 / 时间	PCB在Y方向移动
X/Y 平台驱动	丝杆及AC伺服马达驱动； PCB固定，Camera在X方向移动，通过CTQ认证
电源	AC230V 50/60 Hz 小于0.8KVA
气压	不需要
设备重量	约290KG

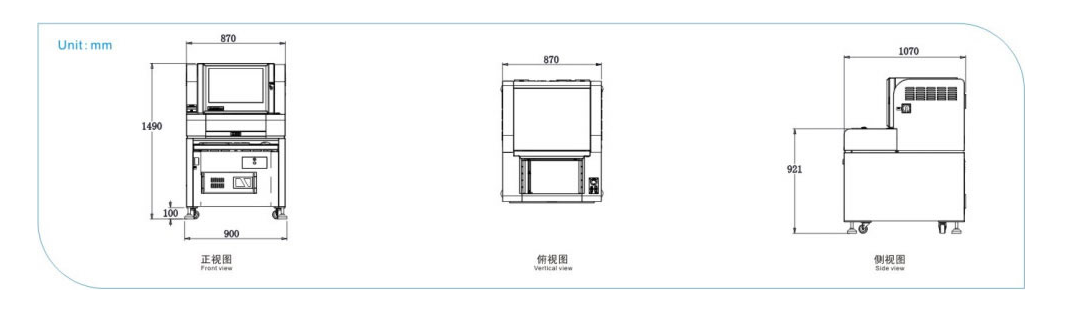

设备外形尺寸	900×1100×1450mm (L×W×H)
环境温湿度	10～35℃ 35～80％ RH（无结露）
设备安规	符合CE安全标准
